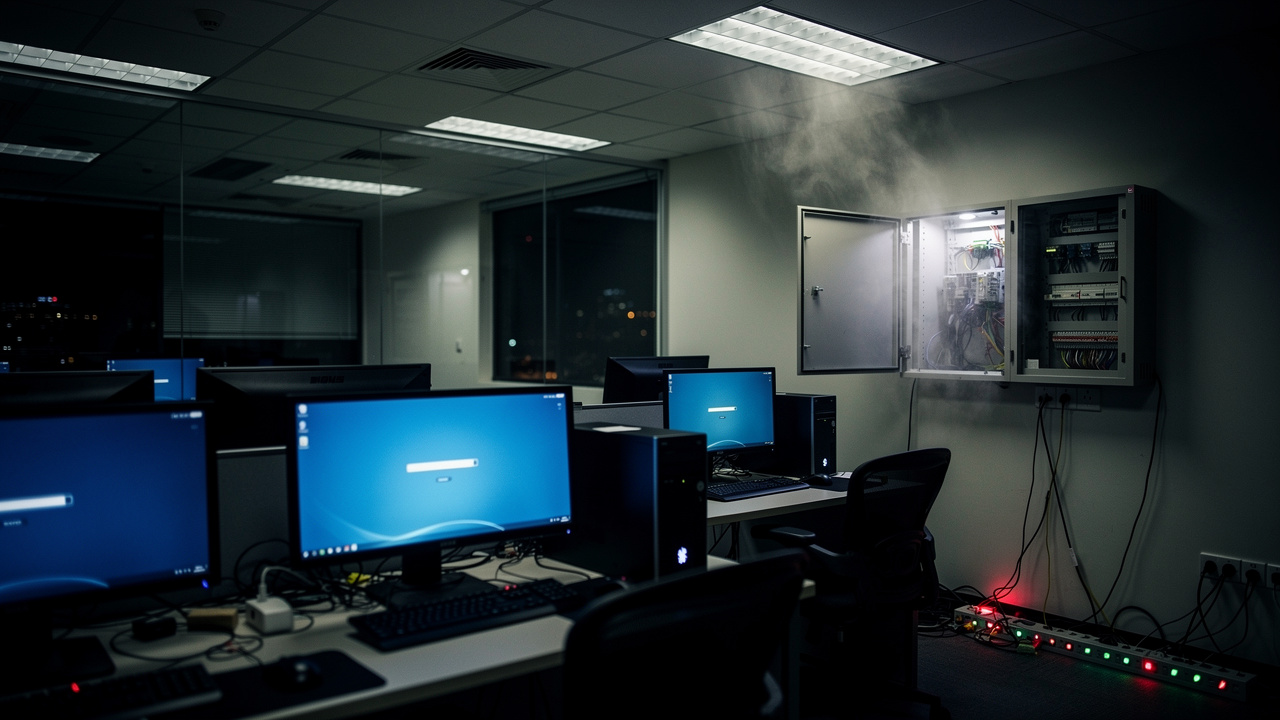

Bayangkan pejabat anda pada hari biasa. Lampu berkedip perlahan. Komputer restart sendiri sekali dua. Papan suis dengung dan panas bila disentuh. Tiada blackout, tiada kilat, tiada apa-apa yang ‘berlaku’. Ramai yang menyalahkan nasib — padahal ada gangguan halus yang bergerak diam-diam dalam wayar anda. Namanya: harmonik.
Detektif elektrik dan gelombang bengkok

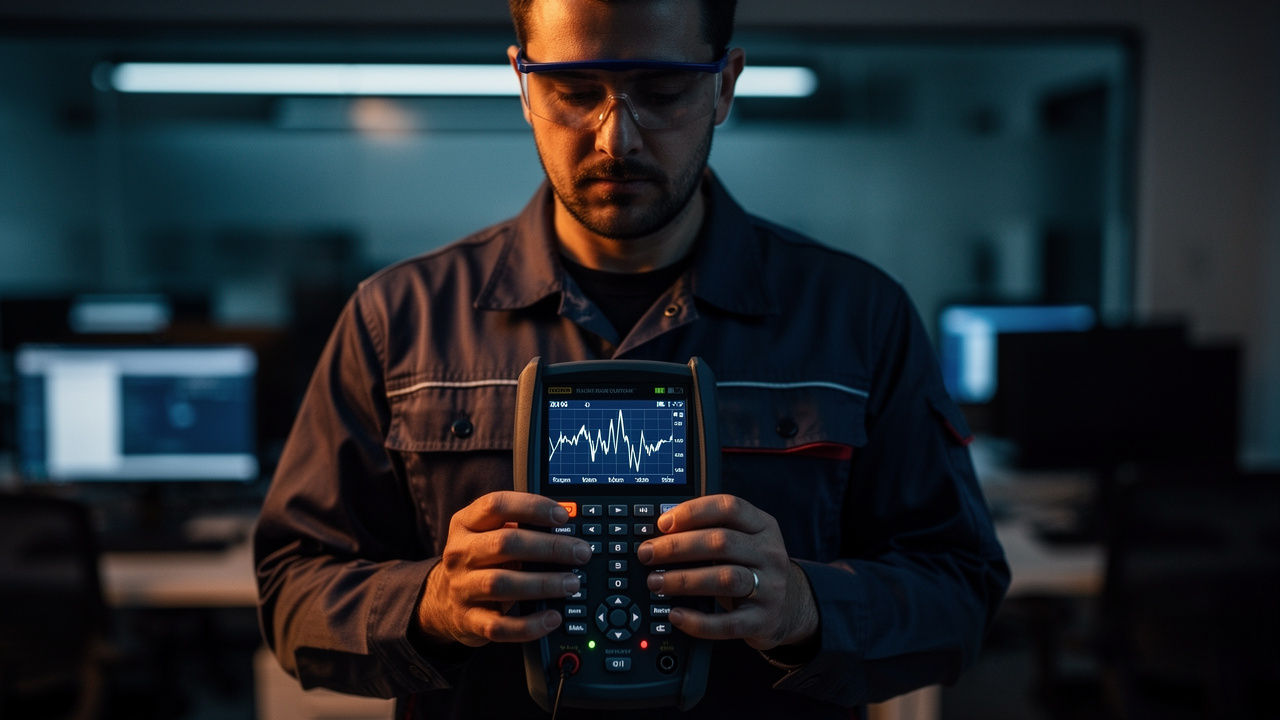

Dalam episod ke-10 siri Belajar Pasal Eletrik, kisah bermula bila juruteknik datang dengan alat ukur kualiti kuasa. Di skrin alat itu, gelombang elektrik yang sepatutnya licin seperti ombak laut ternyata bengkok dan bergerigi. Gelombang 50 Hz yang bersih itu sudah ‘dijamah’ oleh frekuensi-frekuensi asing.
Apa sebenarnya harmonik itu?

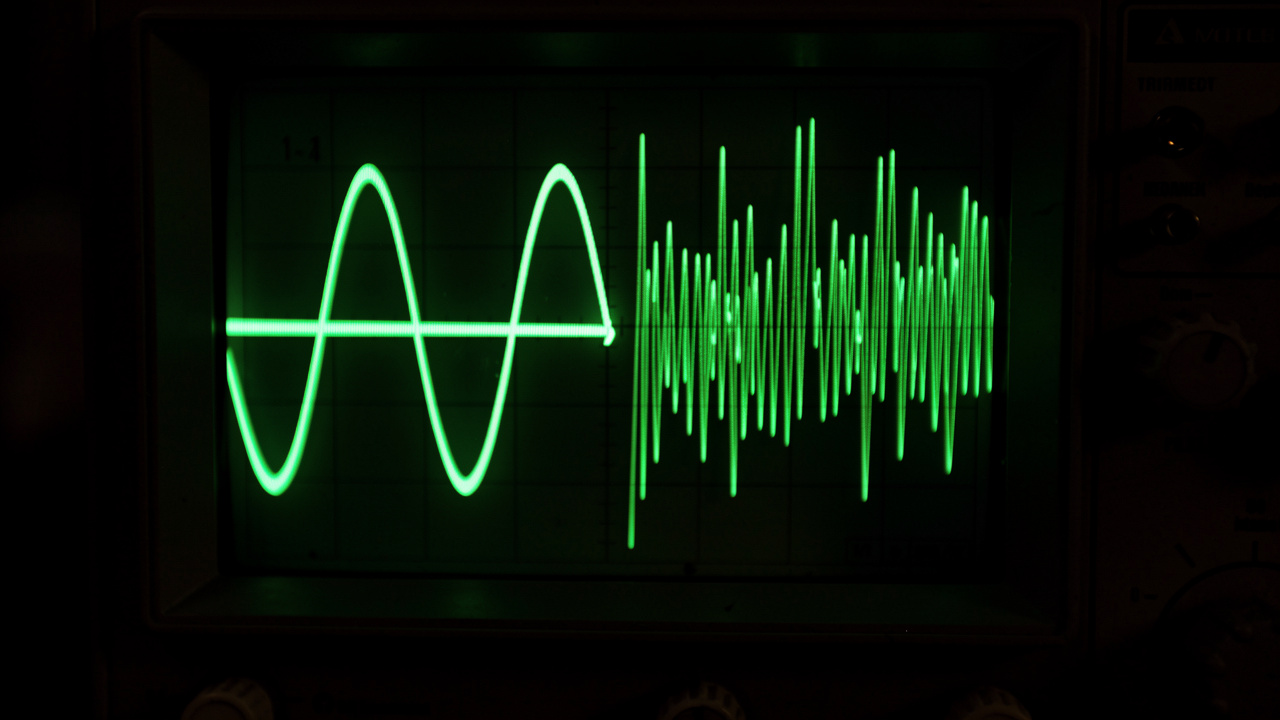

Elektrik negara kita berdenyut pada 50 kali sesaat — itu nada asalnya. Harmonik ialah frekuensi gandaan yang menumpang gelombang asal: harmonik ketiga berdenyut pada 150 Hz, harmonik kelima pada 250 Hz, dan seterusnya. Analoginya macam muzik: satu nota bersih didengar indah; tapi bila nota-nota fals bercampur ke dalam, bunyi itu menjadi kasar — dan pembesar suara anda yang menanggung.
Siapa yang mencipta harmonik?

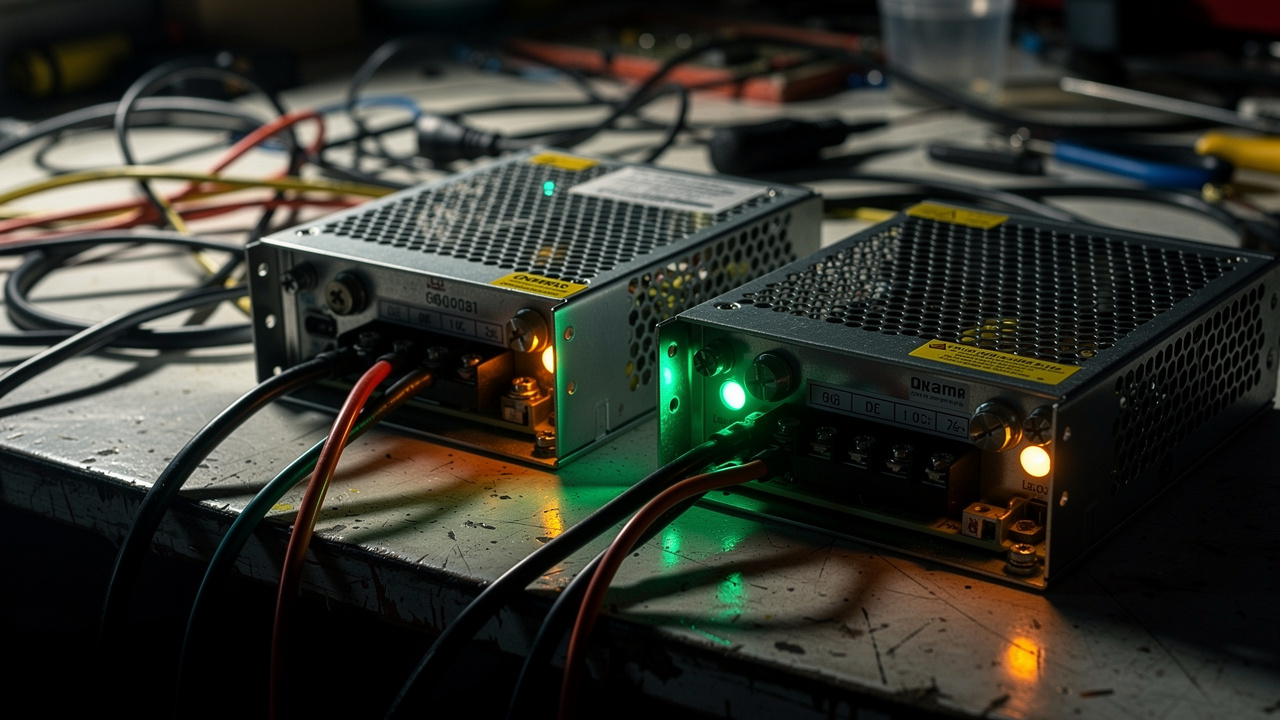

Yang menariknya, punca harmonik biasanya peralatan moden itu sendiri. Bekalan kuasa komputer, penjimat LED, pencasu telefon dan penyaman inverter semuanya ‘minum’ arus secara berdenyut — bukan secara lancar seperti lampu pijam lama. Setiap denyut itu menyuntik kekecewaan kecil ke dalam gelombang, dan berpuluh-puluh alat bersama-sama menjadikan gelombang di bangunan anda kacau. Kadar kekacauan ini ada nama: THD (Total Harmonic Distortion).
Kesan pertama: haba tanpa kerja

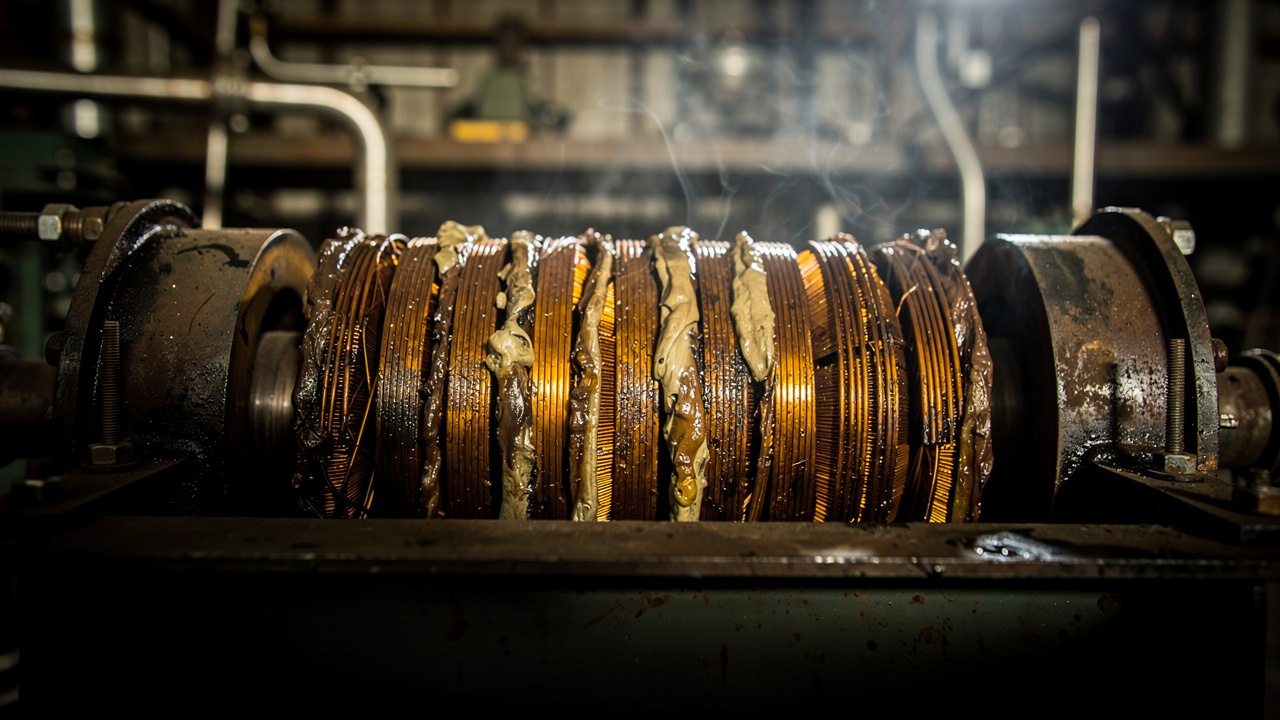

Harmonik ialah tetamu yang datang tanpa membawa kerja. Tenaganya tidak menghidupkan motor atau menyalakan lampu dengan berguna — sebahagian besarnya bertukar menjadi haba dalam transformer dan motor. Transformer yang pada kertasnya ‘cukup besar’ tiba-tiba panas melampau; peneatnya menua lebih cepat, dan usianya memendek tahun demi tahun tanpa sebab yang jelas.
Kesan kedua: wayar neutral yang berbahaya

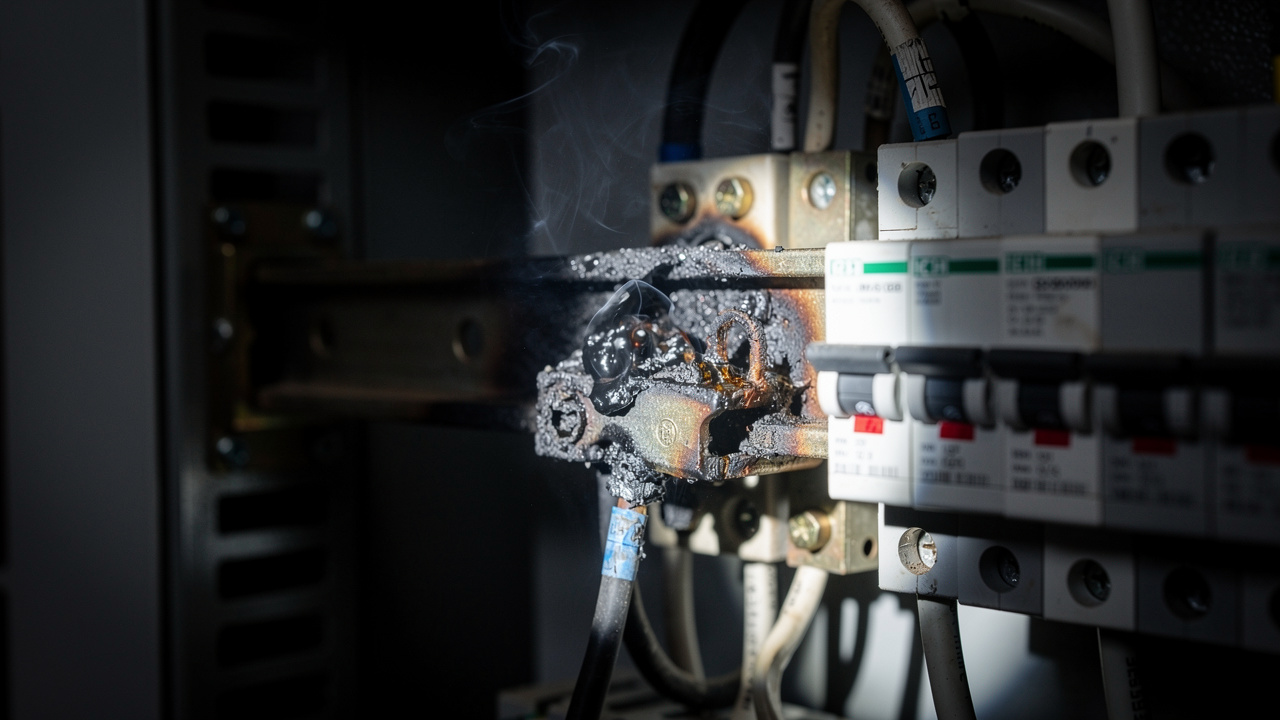

Inilah bahagian yang paling ramai terkejut. Dalam sistem tiga fasa yang seimbang, arus sepatutnya saling membatalkan di wayar neutral — hampir sifar. Tetapi arus harmonik ketiga (150 Hz) berkelakuan sebaliknya: ia bertumpuk di neutral. Hasilnya, wayar neutral boleh membawa arus lebih besar daripada wayar fasa, walaupun beban nampak seimbang di atas kertas. Wayar neutral yang terlalu kecil akan panas — dan pernah sehingga mencair di sambungannya.
Kesan ketiga: kerosakan misteri

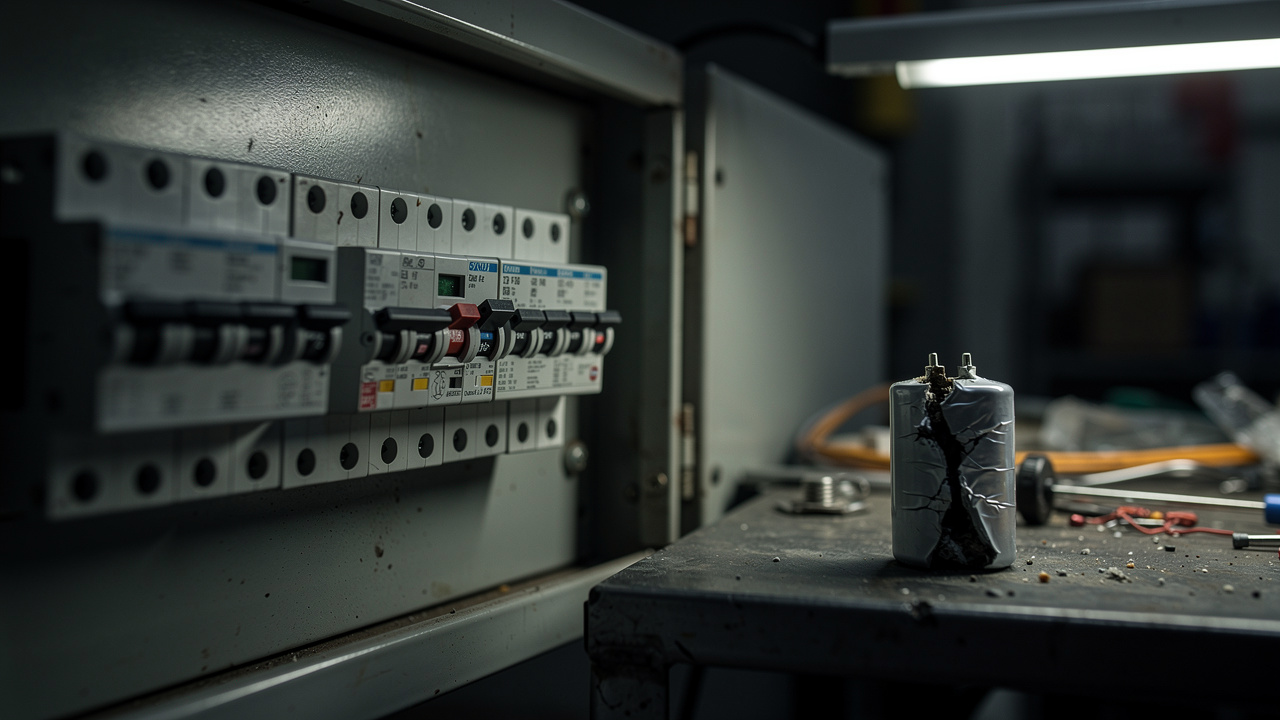

Pemutus litar tercungkil tanpa beban lebih. Kapasitor dalam pampasan kuasa bengkak dan kadangkala meletup. Peralatan elektronik rosak sebelum umurnya. Semua ini tanda klasik harmonik yang dibiarkan bertapik. Dalam cerita episod ini, pejabat itu mempunyai dua puluh komputer, berpuluh lampu LED dan penyaman inverter — semuanya berkongsi satu papan suis. Sup harmonik yang pekat.
Penyelesaian: uruskan ‘sup’ elektrik anda

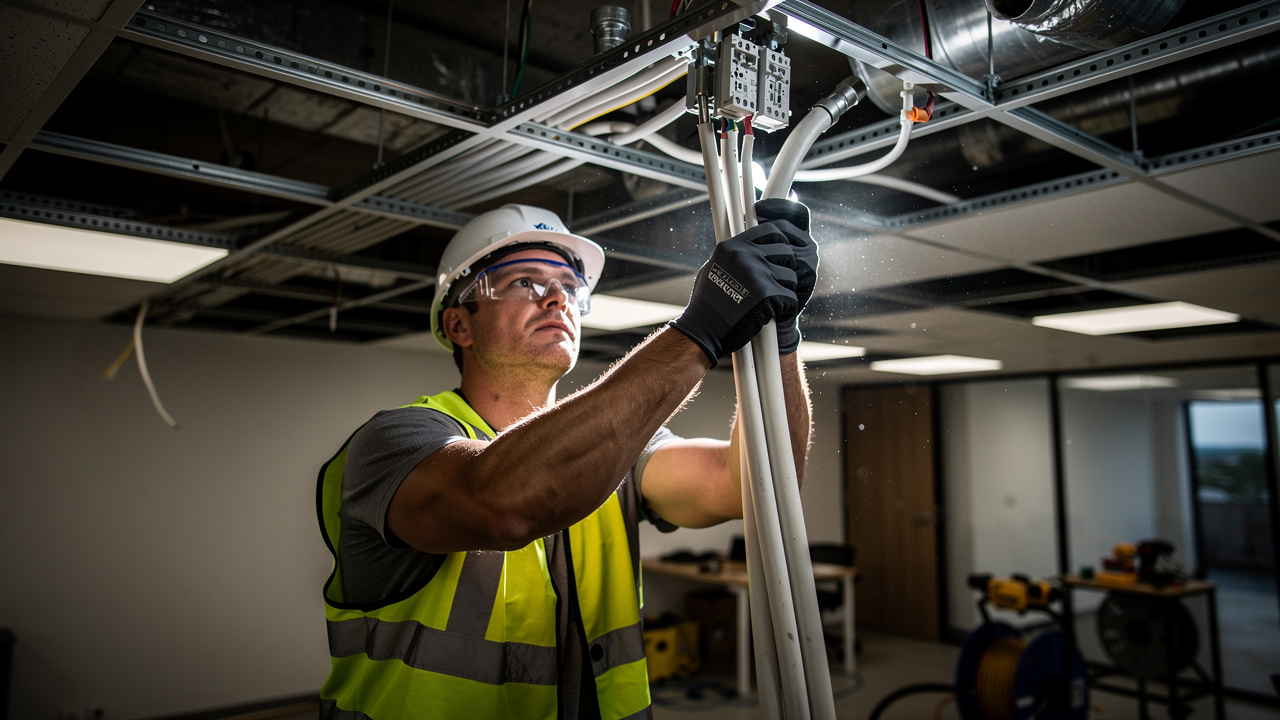

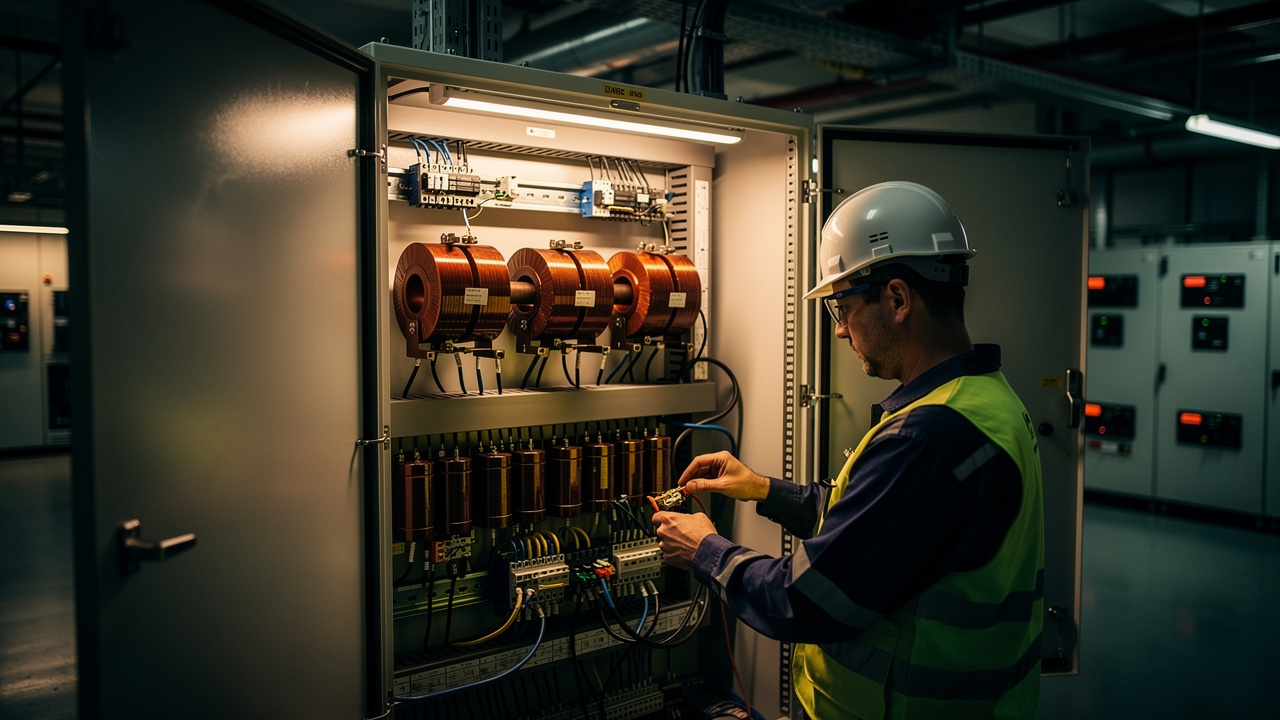

Langkah pertama ialah pengasingan: beban ‘kotor’ seperti kelengkapan IT sebaiknya diberi litar atau fasa berasingan, supaya denyutnya tidak mencemarkan bekalan alat sensitif. Pemacu kelajuan motor boleh dipasang dengan penapis harmonik atau reaktor talian yang melembutkan denyut arus. Untuk bangunan pejabat moden yang penuh komputer, wayar neutral perlu lebih besar daripada wayar fasa — dan transformer jenis K (K-rated) direka khusus untuk ‘menelan’ harmonik tanpa memanas.
Berapa ‘kacau’ yang boleh diterima?
Panduan ringkas: THD voltan patut kekal rendah — bawah 8% untuk kebanyakan premis, dan lebih ketat lagi untuk premis dengan peralatan sensitif. Bila gejala aneh muncul — lampu berkedip, pemutus litar misteri, transformer panas — jangan teka. Ukur dengan alat analisis kualiti kuasa; nombor tidak berbohong.
Penutup
Kuasa moden nampak bersih dan senyap, tetapi di dalam gelombangnya ada dunia gangguan halus yang bekerja tanpa dilihat. Memahami harmonik bermakna kerosakan ‘misteri’ yang berulang akhirnya ada penceramah — dan puncanya, penyelesaiannya. Peralatan yang dibekalkan kuasa bersih hidup lebih lama, dan papan suis yang sejuk ialah papan suis yang bahagia.
